井下工业环网系统简介：

　　为避免煤矿将来建设各自动化系统各自为政，互为信息孤岛或半人工半自动化状态，各种信息系统无法实现网络共享，无法统一监测，无法统一调度，严重影响了生产力水平的提高。所以此次工业环网的建设为矿井安全生产奠定了基础平台。

　　井下工业环网系统建设的必要性：

　　避免自动化监测监控系统都处于相互独立的状态，各系统自成体系，信息不能互通，形成了"信息孤岛"现象。

　　防止通讯线路重复投资建设，费用过高，不仅系统维护量大，且整体可靠性差，维修、维护困难。

　　井下工业环网系统结构设计：

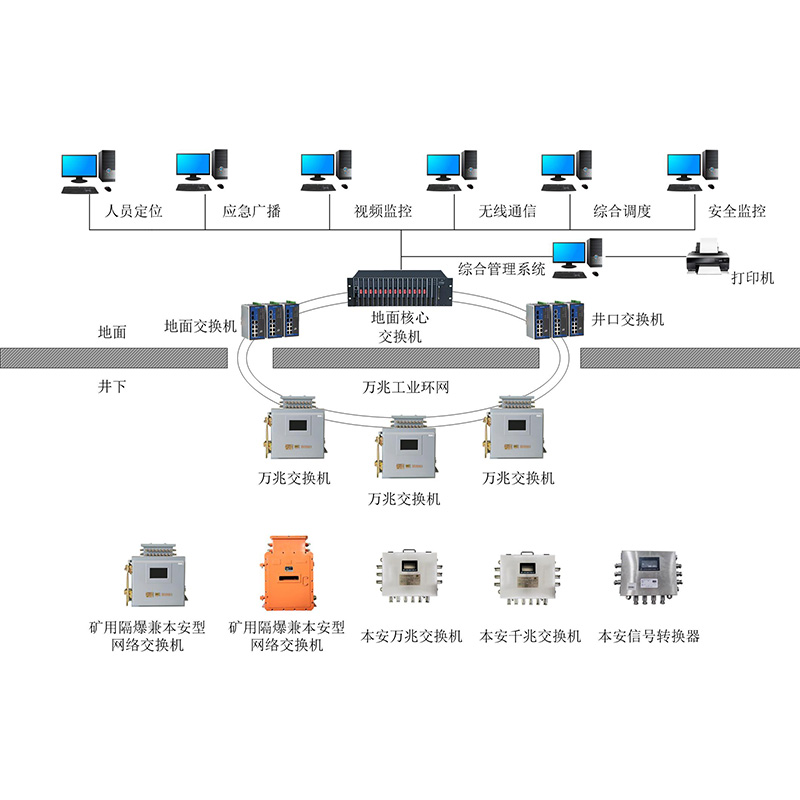

　　系统分为管理层、控制层和设备层三层结构。其中管理层为矿地面局域网，控制层采用高速工业以太环网，设备层采用现场总线，保证了现场子系统的实时性和可靠性。

　　井下工业环网系统设计原则

　　考虑到煤矿综合自动化系统工程的实际需要和将来的发展趋势，各系统的实际需求及具体的使用特性，同时兼顾技术新旧更替不断加快的特点，项目的设计原则为：“先进性、成熟性、实用性、安全性、实时性、易操作性、完整性、可查询性、互联性和可扩展性、经济性”原则：

　　井下工业环网系统技术要求

　　整个自动化综合控制网采用工业级的设备，实现井下高温、高湿等恶劣环境的稳定运行；

　　系统支持光纤冗余环网工作模式，接节故障不影响整个系统性能，故障自恢复时间短，通信更加可靠；所有交换机采用高性能的模块化百兆交换机，避免网络中部分节点故障，同时满足以后的扩容和升级；

　　矿井工业以太环网光纤冗余环网传输平台运行稳定、可靠性好、线路机械强度高矿井工业以太环网光纤冗余环网传输平台通讯协议采用标准的TCP/IP网络协议；

       井下工业环网系统相关事项

1) 整个自动化综合控制网采用赫斯曼工业级的设备，实现井下高温、高湿等恶劣环境的稳定运行；

2) 系统支持光纤冗余环网工作模式，接节故障不影响整个系统性能，故障自恢复时间短（0.05S），通信更加可靠；所有交换机采用高性能的赫思曼模块化千兆交换机，避免网络中部分节点故障，同时满足以后的扩容和升级；

3) 矿井工业以太环网光纤冗余环网传输平台运行稳定、可靠性好、线路机械强度高矿井工业以太环网光纤冗余环网传输平台通讯协议采用标准的TCP/IP网络协议；

4) 平台传输速率高、带宽容量大、传输距离远、抗干扰和雷击能力加强。为数据、视频、语音三网合一提供了足够的带宽；

5) 整个网管系统可对所有的综合自动化网的网络设备进行实时监控，出现故障实时报警。

6) 在矿信息网与监控网中采用天融信防火墙连接，实现监控网的安全隔离；

7) 采用先进的多主并发通讯模式，系统检测速度快，实时性强，核心交换机提供OPC协议，支持监控软件的集成；

8) 整个宽带传输网彻底突破了低速总线下的技术瓶颈，系统节点容量大大增加，稳定性提高；

9) 由于以Internet/Intranet/Infranet为整体构架，具有开放的传输接入平台，系统集成能力显著提高，今后矿井各种自动化监测监控系统均可方便就近接入，易于扩展，无须重复布线，节约投资；

10) 平台同时支持光纤多模、单模、超五类双绞线传输介质，结构灵活；可方便与局域网企业综合管理信息系统连接，实现信息共享；

11) 井下交换机经过防爆认证，具有MA，同时增加UPS电源保护，在市电停电后，可运行四个小时以上；

12) 支持多种网络拓扑结构和多重冗余方式，如（单）环网冗余、单环双节点冗余、双总线冗余、双环网冗余和环间冗余，本次投标方案采用单环单节点双冗余环网；

13) 环网核心交换机具有路由功能的卡轨式模块交换机。核心交换机有相对独立的模块插槽，每个模块插槽能够配置一块引擎模块，引擎模块上的子卡插槽，可以配置不同种类的网络接口卡；

14) 环网交换机支持多光口、电口混合连接，支持Web管理，支持SNTP简单网络时间协议，准确记录故障时间；

15) 交换机管理软件要求能统一配置、管理、监视所有交换机，可监视所有具有SNMP(简单网络管理协议)功能的设备；支持通讯故障自诊断、定位、报警；在更改设备配置时只要在网管工作站对相关设备进行合适配置，通过网管工作站对网络设备进行日常管理、流量统计、故障分析等；

16) 交换机支持流量控制功能，防止广播风暴；支持端口的优先级划分和VLAN划分；支持端口和MAC地址的绑定，提高系统安全性；
